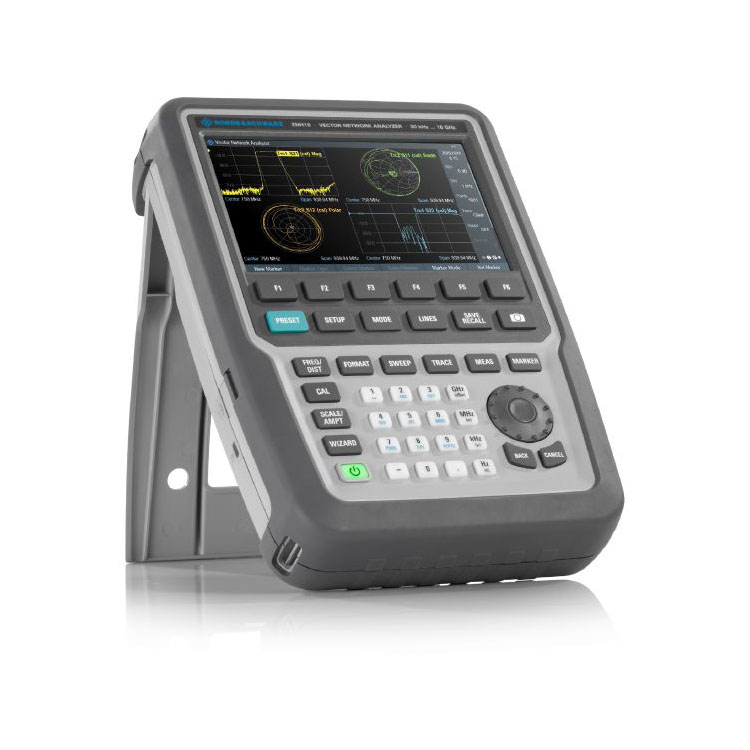

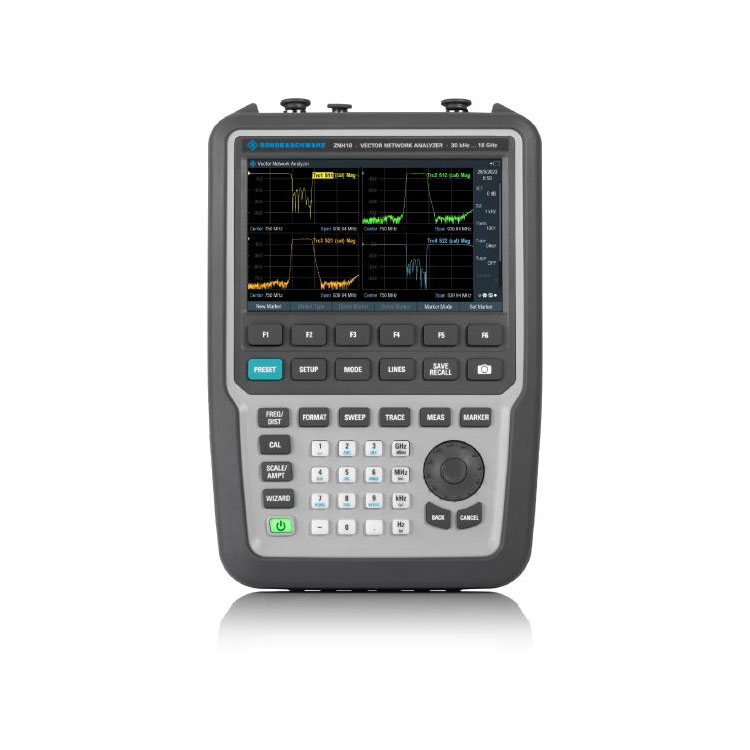

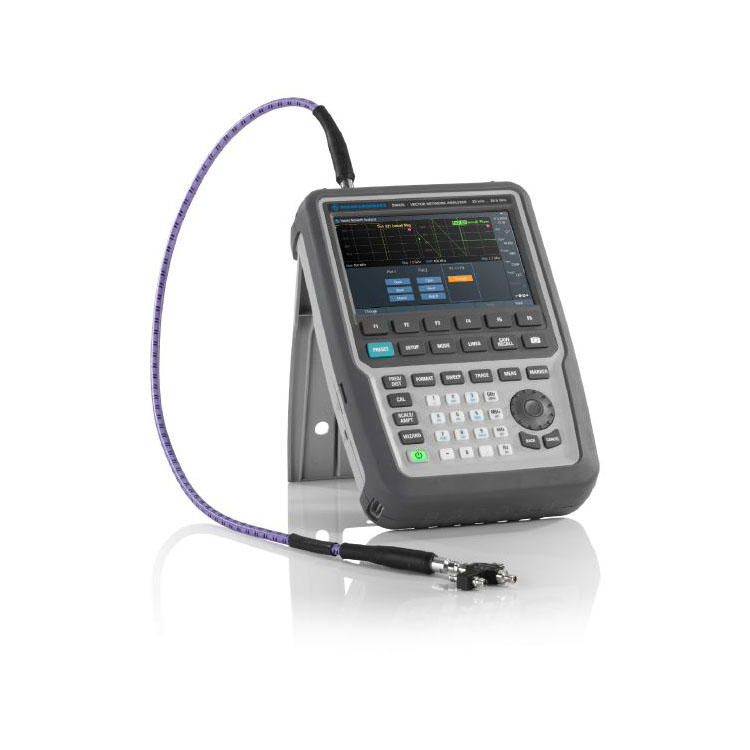

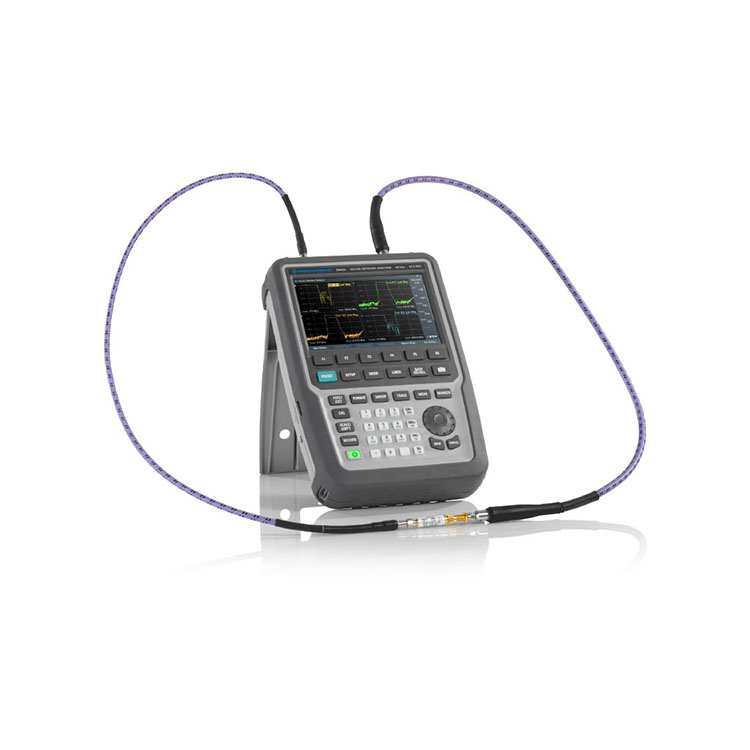

R&S ZNH18 Handheld Vector Network Analyzer

R&S ZNH18 Handheld Vector Network Analyzer

Fakta kunci

Kisaran frekuensi saka 30 kHz nganti 4/8/18/26,5 GHz

Pangukuran kabel lan antena siji-port kanthi instrumen dhasar

S-parameter (S11, S12, S21, S22) pangukuran karo instrument dhasar

100 dB (typ.) sawetara dinamis kanggo pangukuran isolasi Filter lan antena

Tampilan non-reflektif, faktor wangun cilik, omah ruggedized (IP51)

Papat arsitektur panrima

Minangka produsen profesional, kita pengin menehi sampeyan R&S ZNH18 Handheld Vector Network Analyzer. Arsitektur RF canggih nyedhiyakake akses menyang jinis kalibrasi paling anyar

Arsitèktur papat panrima kasusun saka panrima referensi darmabakti lan panrima test ing loro port 1 lan port 2. Iki ngidini R & S®ZNH ndhukung jinis kalibrasi sing luwih maju kayata kalibrasi sing ora dingerteni liwat, mbukak, cendhak lan cocog (UOSM). Kalibrasi iki migunani kanggo DUT kanthi jinis konektor input utawa output sing beda ing port test.

Arsitektur papat panrima

Ngoper minimal antarane rong port lan kalibrasi canggih kayata UOSM

Daya kompak

Kinerja RF sing luar biasa ing faktor wangun cilik

Portabilitas lan tapak cilik saka R&S®ZNH ndadekake becik kanggo pangukuran lapangan.

R&S®ZNH uga menehi kinerja dhuwur kanthi fitur ing ngisor iki:

Kisaran frekuensi saka 30 kHz nganti 4/8/18/26.5 GHz kanggo ndhukung macem-macem aplikasi

Rentang dinamis dhuwur nganti 100 dB (tipe) kanggo ngukur variasi tingkat gedhe

Akurasi banget amarga magnitudo noise trace (RMS) sing kurang saka 0,0015 dB nganti 0,0040 dB (typ.) lan fase gangguan trace low (RMS) saka 0,02 ° nganti 0,04 ° (typ.)

Attenuator langkah panrima sing dibangun ing loro port, sing bisa diatur ing 5 dB langkah saka 0 dB nganti 15 dB

Attenuator langkah panrima

Nambah linearitas saka sawetara daya input port, kang nglindhungi analyzer saka overloading.

Prasaja kanggo operate

Multi-layar demek, remot kontrol lan wizard pangukuran kanggo pengalaman panganggo ndhuwur

Layar multi-tutul nawakake fungsi jiwit-kanggo-zoom standar sing kasedhiya ing smartphone. R&S®ZNH ndhukung gerakan kontrol telpon sing khas, ngewangi para pangguna rumangsa kaya omah. Sanajan operator ora bisa ngakses instrumen kasebut, aplikasi remot kontrol PC, Android lan iOS gratis kasedhiya kanggo operasi sing lancar. Salajengipun, tuntunan pangukuran mbantu nyederhanakake pangukuran kanthi urutan tes otomatis, nyepetake proses tes lan nyuda potensial kesalahan manungsa.

Fungsi multi-tutul

Layar demek kapasitif; operasi intuisi lan ora perlu kalibrasi tampilan.

Konfigurasi prasaja

Persiyapan sing prasaja lan cepet kanthi menu ringkesan konfigurasi

R&S®ZNH nduweni loro tombol lan kenop puteran uga kontrol layar demek. Tombol gedhe lan jarake apik, ngidini operasi gampang nalika nganggo sarung tangan.

Layar demek kapasitif nawakake pengalaman pangguna anyar:

Langsung sesambungan karo unsur ing layar

Ngakses menu kanthi cepet

Ganti frekuensi lan span

Tambah / mindhah / mbusak tandha

Lan liyane

Menu ringkesan konfigurasi nyuda langkah-langkah sing dibutuhake kanggo ngatur setelan pangukuran, mbisakake persiyapan cepet.

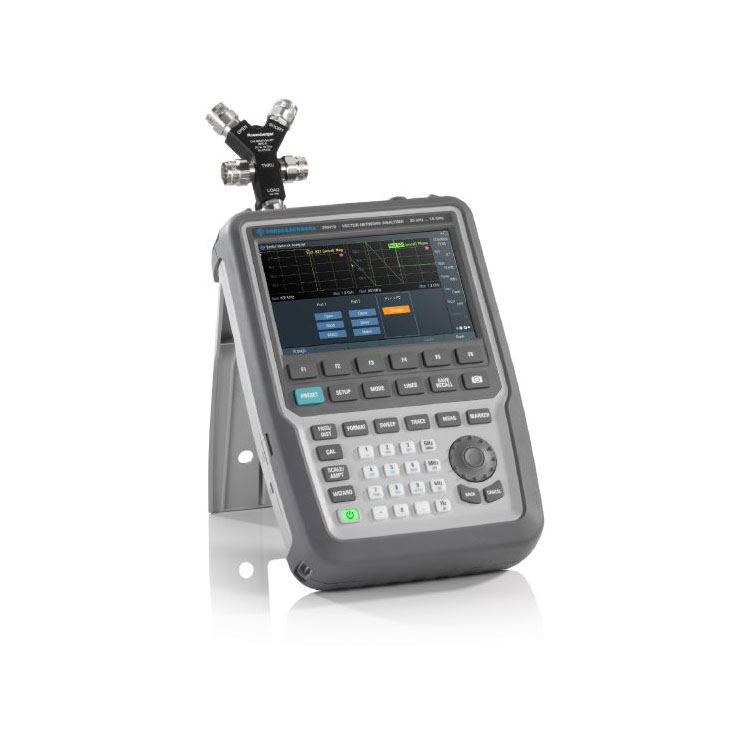

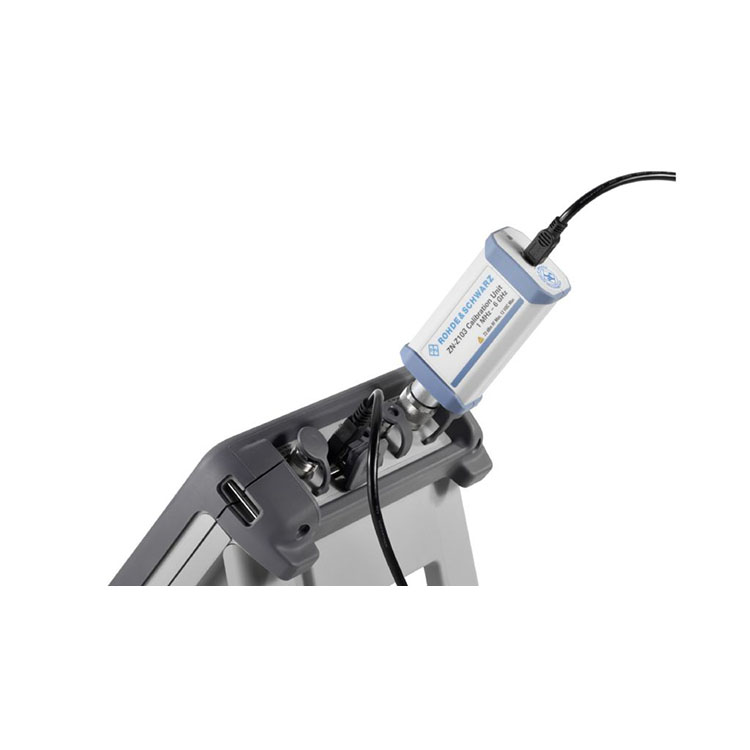

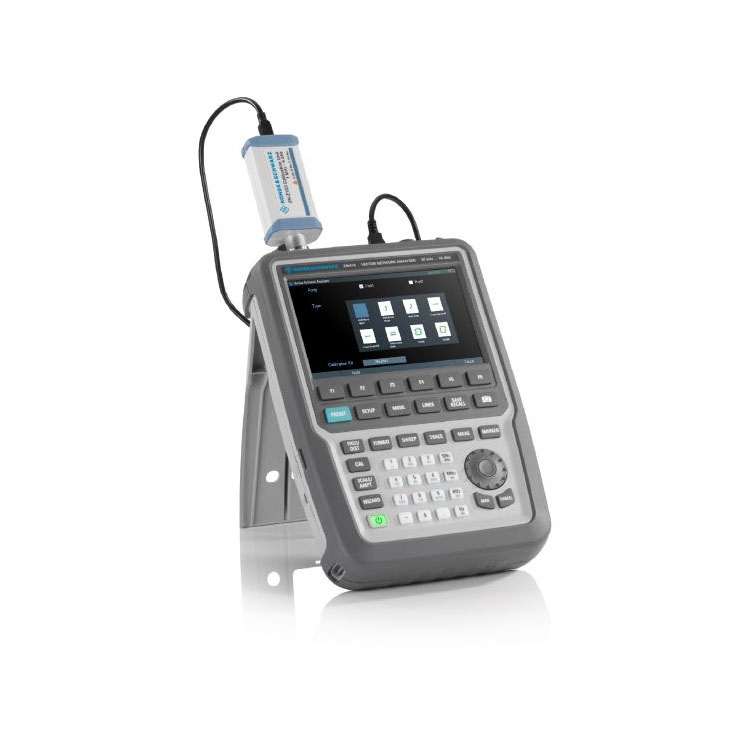

Kalibrasi fleksibel

Urutan kalibrasi sing ditetepake pangguna nyedhiyakake pendekatan sing fleksibel.

Prasaja kanggo nambah nilai

Fitur standar sing komprehensif lan pesenan pilihan sing gampang

Unit dhasar R&S®ZNH kalebu:

Pangukuran jarak-kanggo-fault

Pangukuran mundhut kabel siji-port

Pangukuran refleksi

Pangukuran transmisi

Papat S-parameter (S₁₁, S₁₂, S₂₁, S₂₂)

Nalika fungsi tambahan dibutuhake, opsi kasebut gampang dipesen. Kabeh opsi bisa dipesen kanthi transparan lan mandiri, tegese ora ana biaya sing didhelikake lan ora ana kebingungan nalika pesen.

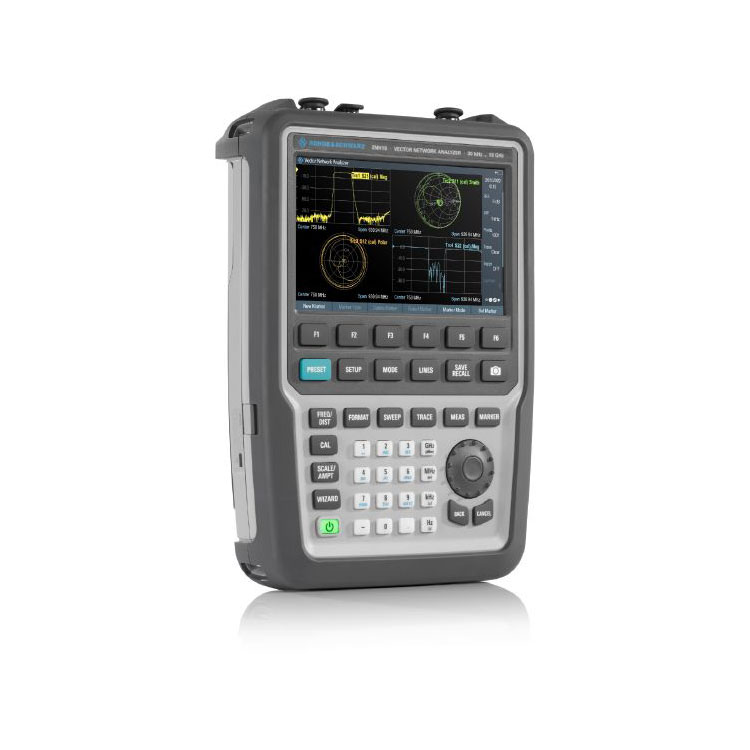

Persiyapan cepet tampilan S-parameter ing format sing dikarepake.

Papat pangukuran parameter S kasedhiya minangka standar.
