Sampeyan bisa yakin kanggo tuku Analyzer Jaringan Vektor R&S ZNB4 saka pabrik kita lan kita bakal menehi layanan sawise adol paling apik lan pangiriman pas wektune. Kanthi kisaran frekuensi 9 kHz nganti 4,5 / 8,5 GHz lan 100 kHz nganti 20 / 26,5 / 40 / 43,5 GHz.
| Model | Pelabuhan | Frekuensi | Konektor |
| R&S®ZNB4 Nomer pesenan 1334.3330.22 |
2 portir | 4,5 GHz | N (f) |
| R&S®ZNB4 Nomer pesenan 1334.3330.24 |
4 portir | 4,5 GHz | N (f) |
Kisaran frekuensi saka 9 kHz nganti 43,5 GHz
Loro utawa papat bandar
Wide dinamis sawetara nganti 140 dB
Wektu sapuan cendhak 4 ms kanggo 401 poin
Wide power sweep range 98 dB
Dirancang kanggo ketemu standar paling dhuwur
Panrima R&S®ZNB nggabungake kapasitas penanganan daya dhuwur kanthi sensitivitas dhuwur lan swara sing sithik. Unit dhasar R&S®ZNB biasane duwe kisaran dinamis 140 dB. Opsi R&S®ZNB8-B5x ngluwihi kisaran dinamis nganti 150 dB kanggo pangukuran ing antarane port. Analisa ngukur parameter-S kanthi magnitudo sing sithik banget lan drift fase biasane luwih murah tinimbang 0,01 dB/°C lan 0,15°/°C.
R&S®ZNB sing dikalibrasi ngidini pangukuran sing tepat sajrone sawetara dina tanpa kalibrasi ulang.

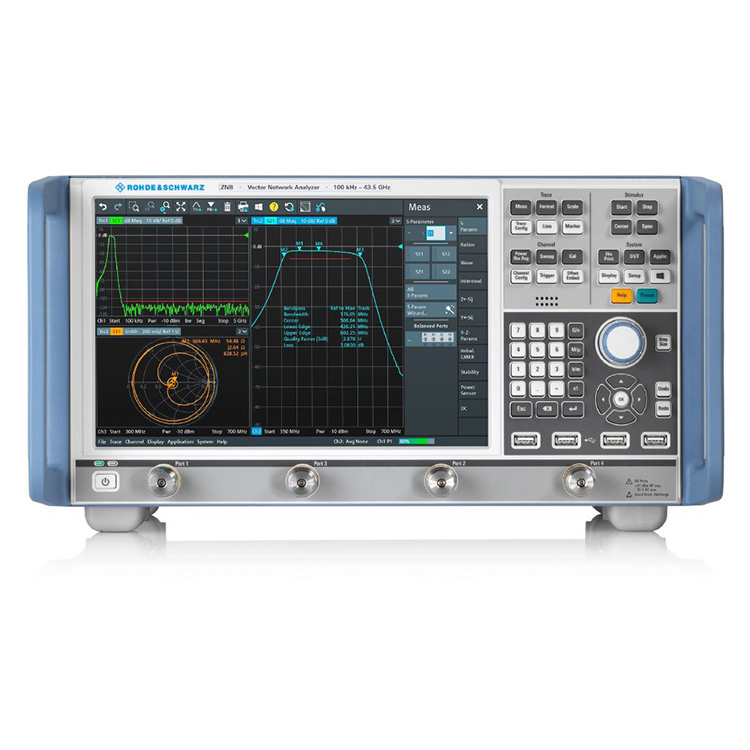

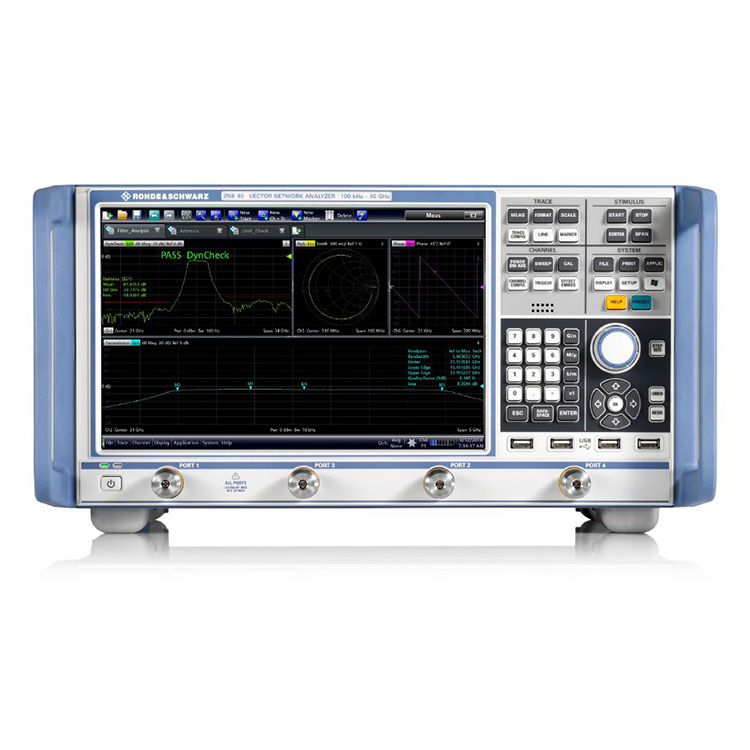

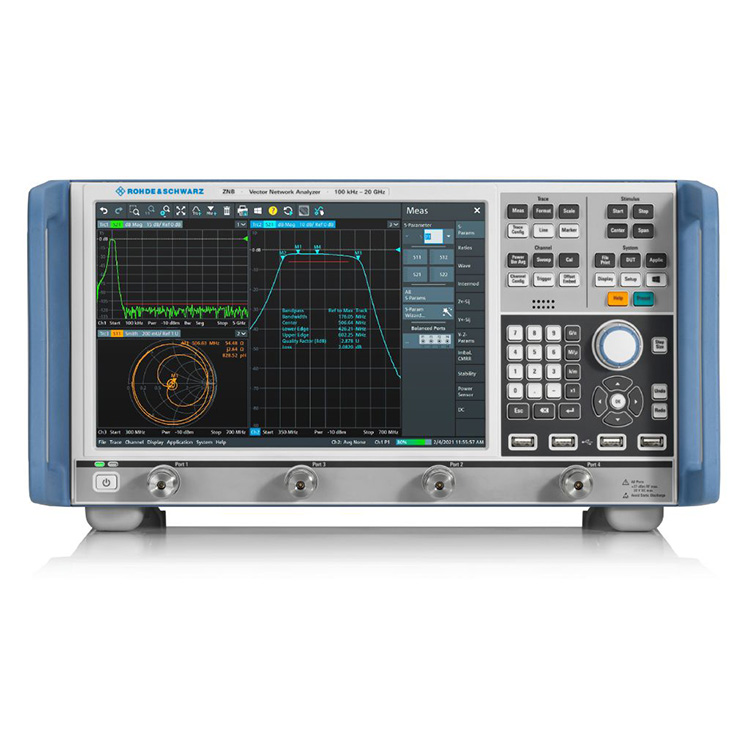

R&S®ZNB40 kanthi papat port.
Karakterisasi trep komponen RF aktif lan pasif
R&S®ZNB nawakake akeh fitur lan pilihan kalebu fitur embedding / deembedding, mode campuran S-parameter kanggo karakterisasi DUT imbang lan parameter S sing didefinisikan maneh kanggo konfigurasi persiyapan test fleksibel. Opsi pangukuran domain wektu kanthi diagram mripat, pangukuran konversi frekuensi lan rong generator internal independen uga kasedhiya.
Pangukuran cepet lan gampang ngontrol komponen eksternal

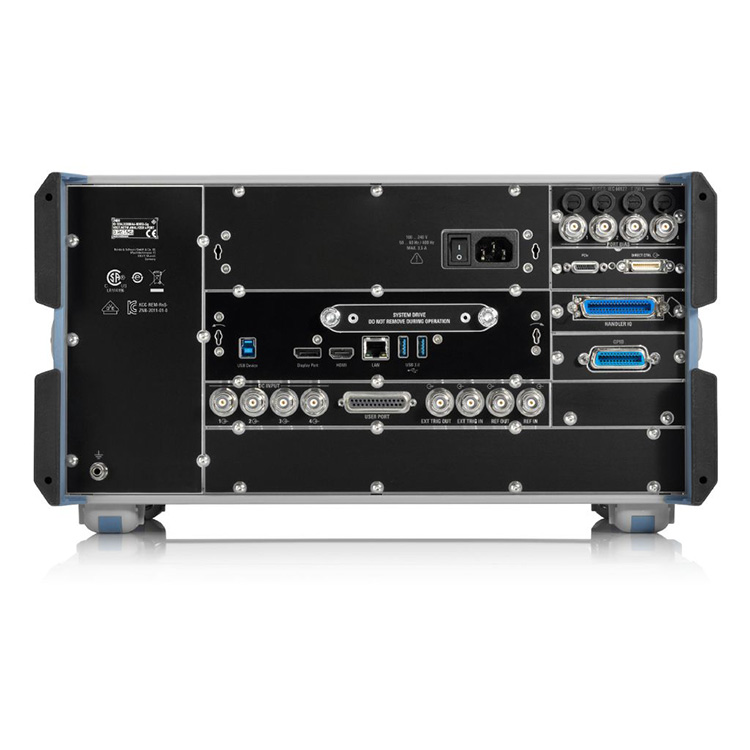

Wektu penyelesaian synthesizer sing cepet menehi wektu pangukuran R&S®ZNB sing cendhak banget. Bandwidth IF gedhe mbisakake wektu sampling cepet. Uga nyedhiyakake pangolahan data kacepetan dhuwur menyang tampilan lan transfer data LAN utawa IEC/IEEE cepet menyang pengontrol. Fitur kayata sapuan bagean luwih nambah wektu pangukuran. Modul utawa bagean njaba bisa gampang dikontrol karo antarmuka kontrol terpadu kayata RFFE GPIO, GPIB lan handler I / O.
Menu kanggo konfigurasi antarmuka RFFE GPIO.
Pangukuran nganti 48 port
R&S®ZNB ing kombinasi karo macem-macem matriks switch minangka solusi lengkap kanggo pangukuran kompleks ing modul kanthi nganti 48 port. Matriks saka Rohde & Schwarz ngirim pangukuran crossbar lengkap kanggo nemtokake kabeh parameter S kanggo DUT multiport. Unit kalibrasi otomatis kanthi nganti 24 port mbisakake kalibrasi persiyapan kanthi cepet lan akurat.
R&S®ZNB karo rong matriks switch R&S®ZN-Z84.
Aksesoris sing beda kanggo kalibrasi, verifikasi lan macem-macem pangukuran
Kalibrasi mekanik lan kit verifikasi
Unit kalibrasi otomatis
Test kabel
Kunci torsi
Ndhukung kulawarga sensor daya R&S®NRP
lan akeh liyane
