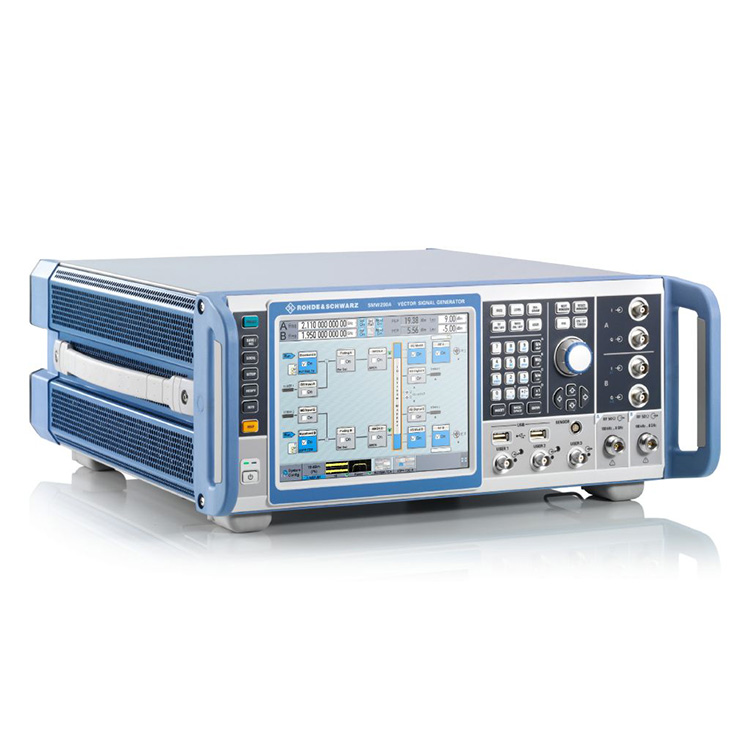

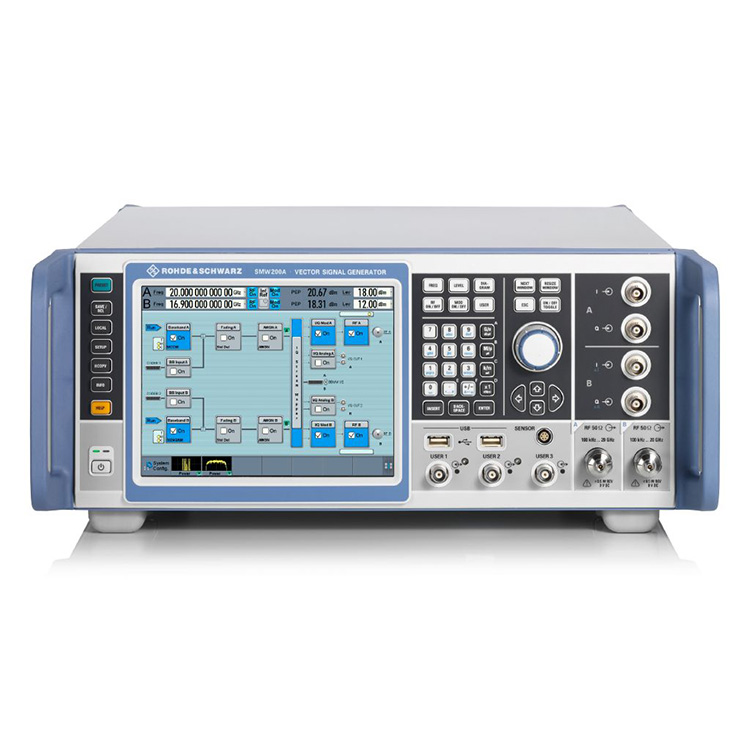

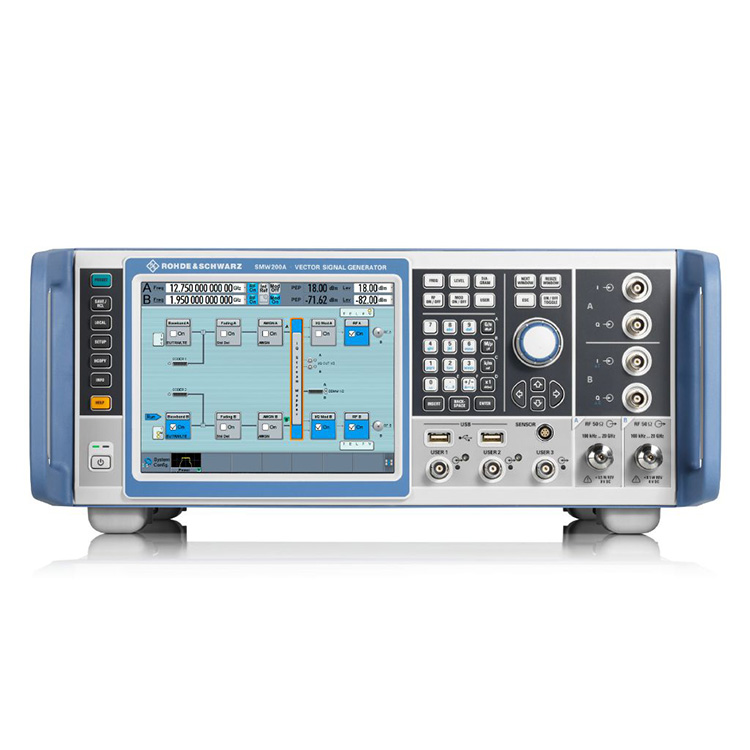

Minangka Produsèn profesional, kita kaya kanggo nyedhiyani sampeyan R&S SZU100A Signal Generators. Uga bisa dilengkapi maksimal rong modul baseband internal lan papat modul simulator fading. Konsep iki ngasilake loro generator sinyal vektor kanthi fitur lengkap ing unit siji, supaya gampang nggawe skenario sinyal kompleks.
| Jeneng produk | Range frekuensi | Range level | Bandwidth modulasi I/Q | Harmonika |
| R&S®SZU100A | 100kHz - 67GHz | -120dBm - +18dBm | 2 GHz internal 2 GHz njaba |
<-55dBc>3.5GHz |
Rentang frekuensi nganti 67 GHz (jalur dual: nganti 44 GHz)
Bandwidth modulasi 2 GHz
Fading terintegrasi kanthi bandwidth nganti 800 MHz lan nganti 8x8 MIMO
Generasi sinyal kanggo kabeh standar komunikasi digital utama
Simulator GNSS lan radar majeng
Minangka Produsèn profesional, kita kaya kanggo nyedhiyani sampeyan R&S SZU100A Signal Generators. Persyaratan kinerja lan fungsi beda-beda gumantung saka persiyapan lan aplikasi tes. R&S®SZU100A ora ana tandhingane kanggo nguwasani syarat sing beda-beda lan nyetel standar anyar kanggo generator sinyal. Nalika ngembangake lan verifikasi kabeh jinis DUT, kalebu komponen, modul lan stasiun pangkalan lengkap - R&S®SZU100A gampang ngasilake sinyal tes sing cocog karo kinerja paling dhuwur. R&S®SZU100A nduweni desain modular fleksibel sing bisa dilengkapi karo pilihan sing dibutuhake aplikasi. Konfigurasi apa wae bisa, saka generator sinyal vektor jalur siji klasik menyang tester panrima MIMO multichannel.
R&S®SZU100A nyakup rentang frekuensi nganti 67 GHz minangka instrumen jalur siji lan nganti 44 GHz minangka instrumen jalur loro. Uga bisa dilengkapi maksimal rong modul baseband internal lan papat modul simulator fading. Konsep iki ngasilake loro generator sinyal vektor kanthi fitur lengkap ing unit siji, supaya gampang nggawe skenario sinyal kompleks.
Synthesizer high-end standar ing R&S®SZU100A nyedhiyakake gangguan fase SSB lan kinerja nonharmonic sing luar biasa. Sawetara opsi swara fase rendah kasedhiya kanggo nambah kinerja. Opsi swara fase ultra-rendah R&S®SMW-B711/B721 mbisakake kinerja swara fase paling apik ing kelas. R&S®SZU100A cocog kanggo pangukuran sing mbutuhake kemurnian spektral.
Modulator I/Q wideband kanthi bandwidth RF nganti 2 GHz nyakup kabeh aplikasi ing sawetara frekuensi, kalebu komunikasi nirkabel, komunikasi satelit lan radar. Baseband internal bisa ngasilake sinyal kanthi bandwidth modulasi RF maksimal 2 GHz.
Konverter D/A sing paling canggih lan desain rantai RF sing apik banget njamin respon frekuensi modulasi sing luar biasa <0.4 dB liwat bandwidth 2 GHz kanthi kinerja EVM sing apik banget.

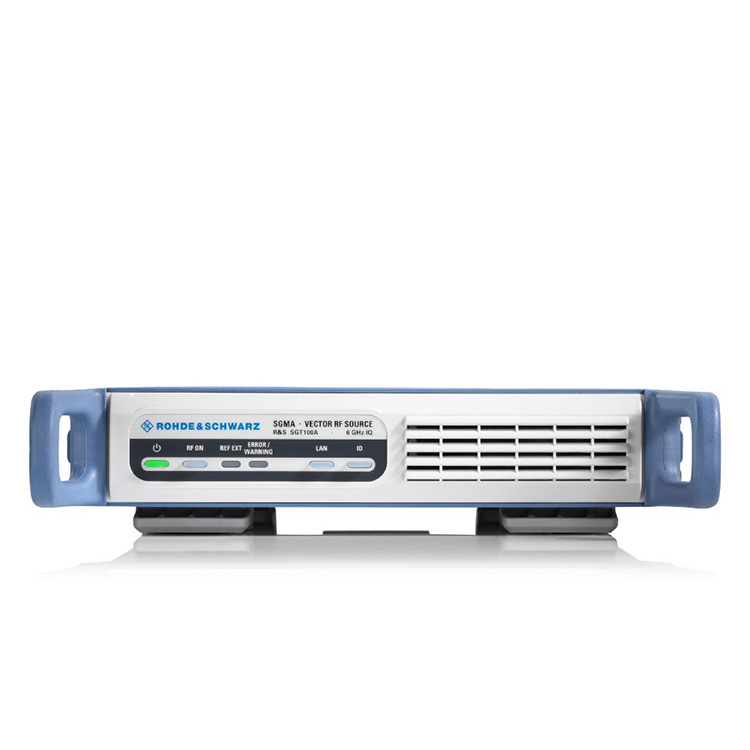

R&S®SZU100A nawakake emulasi saluran terintegrasi nganti 800 MHz bandwidth fading. Profil fading kanggo kabeh standar utama kasedhiya minangka prasetel. Kanthi nganti 64 saluran fading, kabeh skenario fading MIMO utama kayata 2x2, 3x3, 4x4, 8x4, 4x8 lan 8x8 bisa dikonfigurasi ing siji instrumen. Agregasi nganti wolung operator uga didhukung lan modul generator sinyal SGT100A bisa disambungake kanggo nyedhiyakake nganti wolung jalur RF.

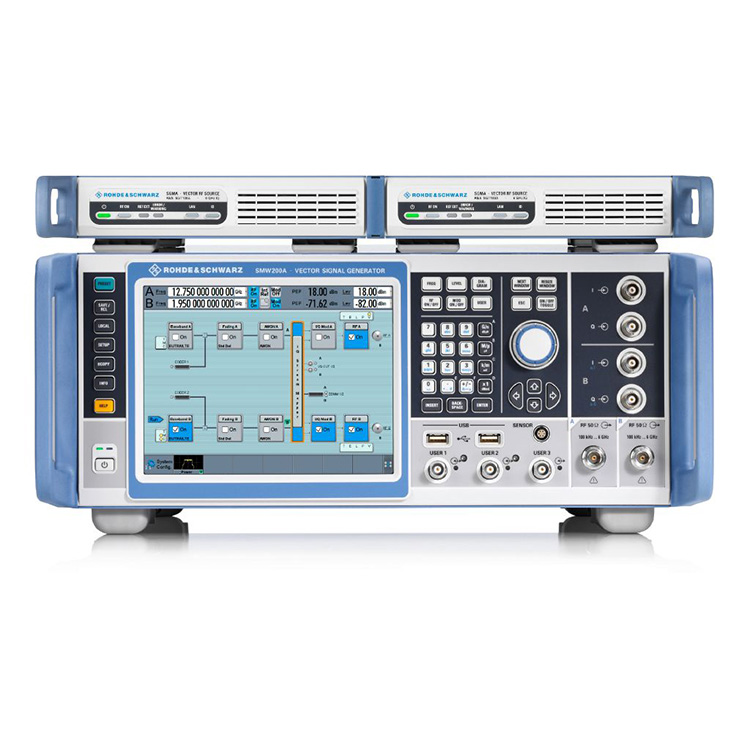

Loro-path R & S®SZU100A karo enem R & S®SGT100A modul generator sinyal dilakokno saka R&S®SZU100A;
Fungsi grafis R&S®SZU100A sing dibangun nampilake sinyal sing digawe ing wektu nyata. Pangguna bisa milih jinis tampilan, f.eks. I / Q vs wektu, spektrum frekuensi, diagram vektor utawa CCDF. R&S®SZU100A uga nawakake recorder makro SCPI kanthi generator kode, sing ngrekam kabeh langkah operasi manual kanggo ngasilake file kanthi urutan perintah remot. Cithakan kode terpadu kasedhiya kanggo langsung ngasilake kode eksekusi kanggo MATLAB®, CVI utawa Python.
Pemantauan sinyal grafis ing wektu nyata migunani banget nalika ngasilake sinyal kompleks.
Standar komunikasi nirkabel
Pelacakan amplop wektu nyata
simulasi GNSS
simulasi radar
