Sampeyan bisa yakin kanggo tuku Sensor Daya Dioda R&S NRP67SN-V saka pabrik kita. Sensor daya R&S®NRPxxS/SN nggunakake telung jalur dioda sing kapisah, saben dioperasikake ing kisaran detektor sing paling optimal. Akibaté, daya rata-rata bisa ditemtokake kanthi akurasi dhuwur bebas saka jinis modulasi.
| Model | R&S®NRP67SN-V |
| Range frekuensi | 50 MHz - 67 GHz |
| Range level | -70 dBm - +20 dBm |
| Antarmuka LAN | √ |
| Tipe konektor | 1,85 mm (m) |
Pangukuran daya sing cepet lan akurat kanggo sinyal CW lan modulasi
100.000 wacan / s

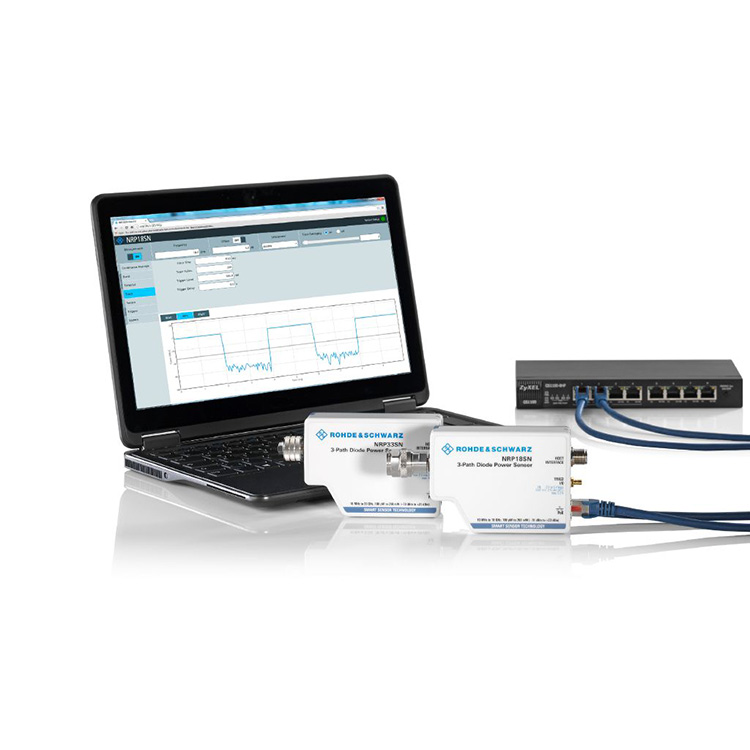

Kontrol lan ngawasi liwat LAN lan USB
Sensor kanggo aplikasi daya dhuwur
Operasi fleksibel karo unit dasar R&S®NRX

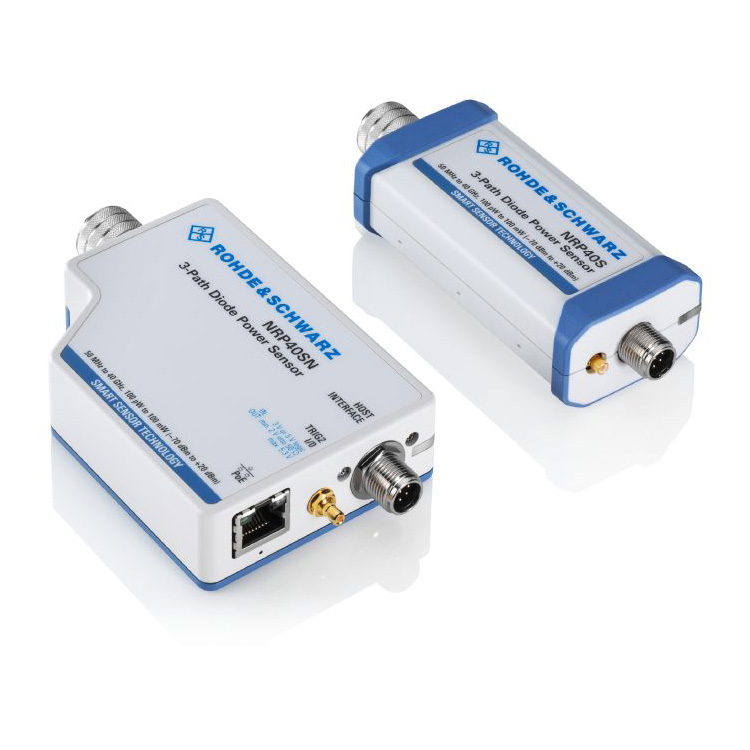

Sensor daya R&S®NRPxxS/SN nggunakake telung jalur dioda sing kapisah, saben dioperasikake ing kisaran detektor sing paling optimal. Akibaté, daya rata-rata bisa ditemtokake kanthi akurasi dhuwur bebas saka jinis modulasi. Asil pangukuran meh ora kena pengaruh sinyal utawa harmonik. Mulane, sensor daya R&S®NRPxxS/SN tumindake padha karo sensor daya termal nanging menehi kecepatan sing luwih dhuwur. Dheweke nyedhiyakake kisaran dinamis nganti 93 dB kanthi watesan pangukuran sing luwih murah -70 dBm.

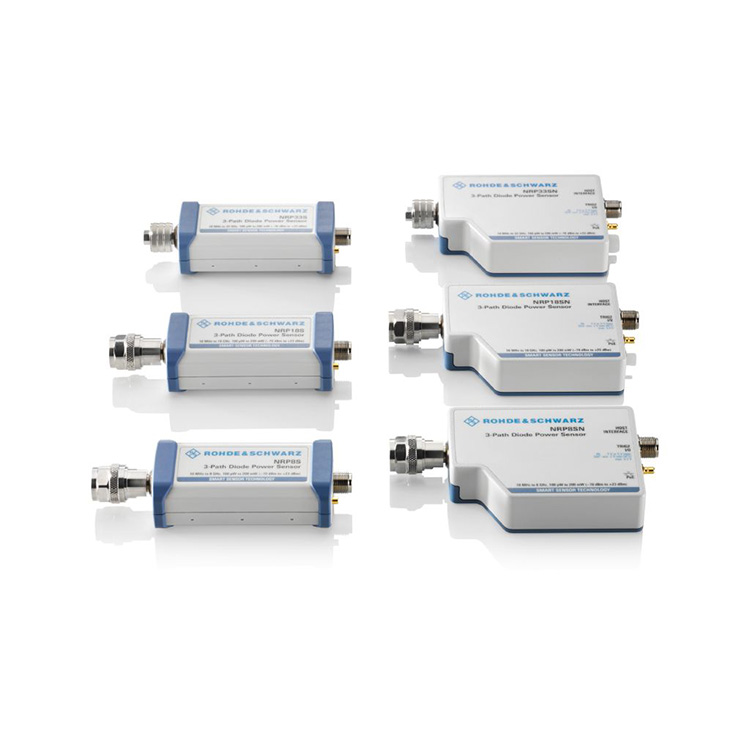

Solusi becik kanggo akeh aplikasi
Sensor daya dioda telung jalur cocok kanggo akeh aplikasi, amarga padha ndhukung rata-rata terus-terusan, rata-rata bledosan, rata-rata timeslot, rata-rata gerbang lan pangukuran. Nampilake kinerja sing luar biasa lan kacepetan lan akurasi pangukuran sing durung tau sadurunge, sensor kasebut bisa digunakake kanggo nindakake pangukuran daya rata-rata sing tepat ing sinyal nirkabel kayata GSM lan 3GPP uga ing sinyal bandwidth sing luwih dhuwur kayata LTE, LTE-Advanced utawa 5G.
Ngapikake konsep telung jalur

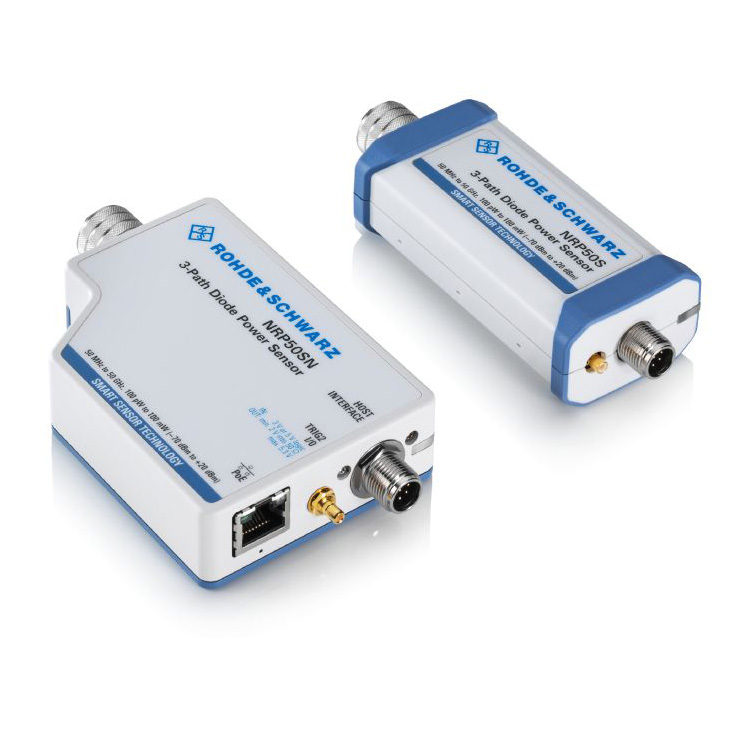

Sensor daya R&S®NRPxxS(N) nggunakake telung jalur dioda sing kapisah, saben dioperasikake ing kisaran detektor sing paling optimal. Daya rata-rata bisa ditemtokake kanthi akurasi dhuwur tanpa preduli saka jinis modulasi. Asil pangukuran meh ora kena pengaruh sinyal utawa harmonik. Mulane, sensor daya R&S®NRPxxS(N) tumindake padha karo sensor daya termal nanging menehi kecepatan sing luwih dhuwur lan jangkauan dinamis nganti 93 dB.
Malah ing tingkat sing kurang nganti -70 dBm
Kanggo nambah akurasi pangukuran ing tingkat sing kurang, perlu kanggo rata-rata sawetara nilai sing diukur. Nalika rata-rata nyuda komponen swara, uga nyuda pangukuran. Sensor daya R&S®NRPxxS(N) mula dirancang kanthi pangukuran swara sing sithik banget.
Sensor daya R&S®NRPxxS(N) bisa nindakake pangukuran nganti wates ngisor -70 dBm kanthi kacepetan lan akurasi paling dhuwur sing saiki kasedhiya ing pasar.
Pangukuran wektu tanpa wates nganti 100.000 pangukuran / s
Ing mode rata-rata kontinu kanthi cepet, sensor daya R&S®NRPxxS(N) bisa nindakake nganti 100.000 pangukuran sing dipicu/d kanthi wektu pengulangan pemicu minimal 100 µs tanpa kelangan pangukuran. Kacepetan pangukuran iki digayuh kanthi nggunakake mode buffered. Ing mode buffered, kabeh data sing diukur diklumpukake ing sensor lan dikirim ing siji blok menyang host sensor. Sensor R&S®NRPxxS(N) nindakake mode cepet anyar tanpa watesan wektu!

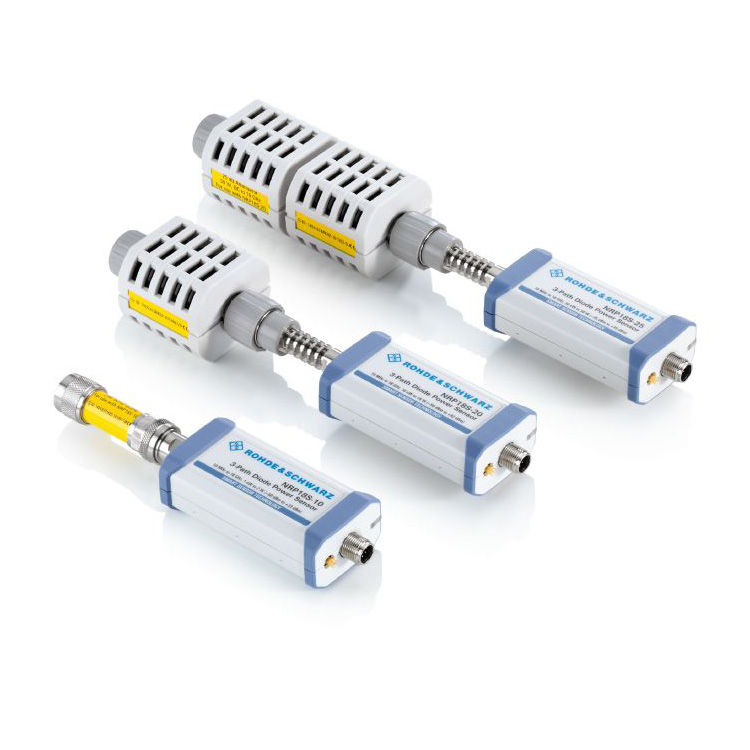

Nindakake pangukuran daya nganti 30 W
Sensor daya dioda telung jalur R&S®NRP18S-10, R&S®NRP18S-20 lan R&S®NRP18S-25 kalebu R&S®NRP18S lan attenuator hulu 10/20/25 dB. Padha bisa nindakake pangukuran daya nganti 2 W, 15 W lan 30 W. Nalika digunakake karo attenuator, kesalahan mismatch antarane sensor lan attenuator otomatis didandani. Parameter S kanggo attenuator ditemtokake lan disimpen ing sensor sajrone produksi.

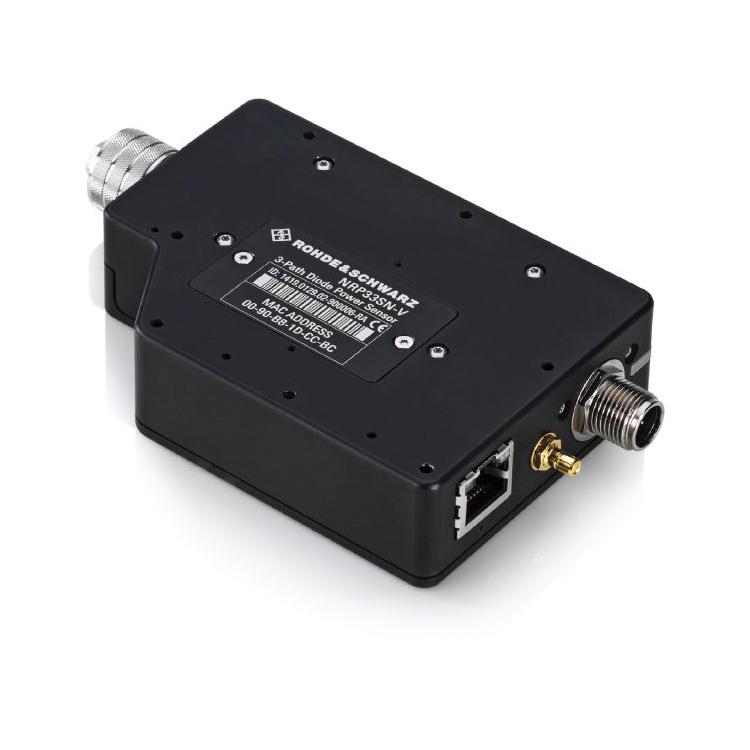

Dirancang khusus kanggo digunakake ing ruang vakum termal (TVAC).
Sensor daya sing cocog karo R&S®NRPxxSN-V TVAC dirancang kanggo aplikasi komunikasi satelit ing sawetara frekuensi nganti 67 GHz. Kabeh komponen dipanggang ing ruang vakum sajrone proses produksi, saéngga outgassing dikurangi dadi minimal. Thanks kanggo kemampuan LAN, sensor daya bisa gampang dikontrol lan dipantau saka njaba ruangan nalika bolongan ventilasi ing omah njamin keseimbangan tekanan.
