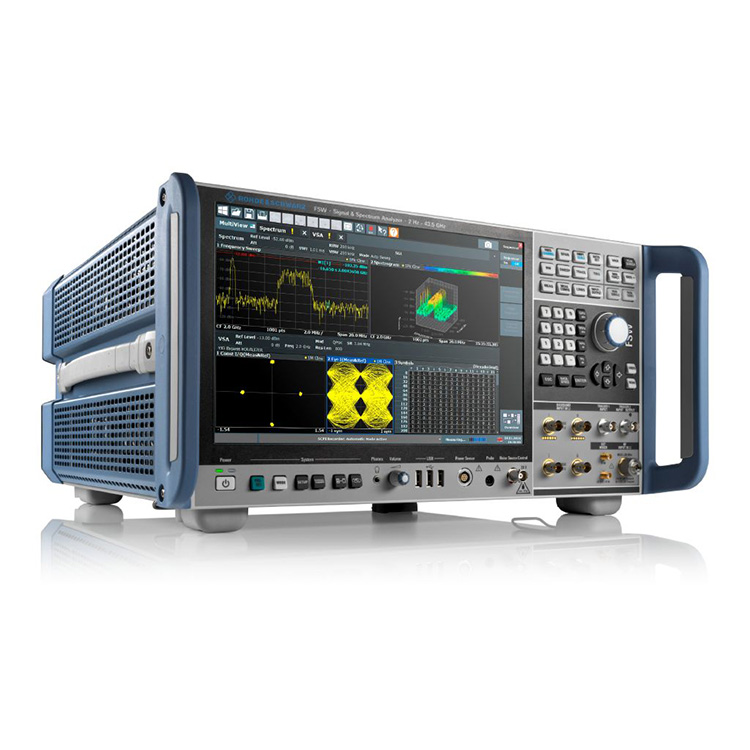

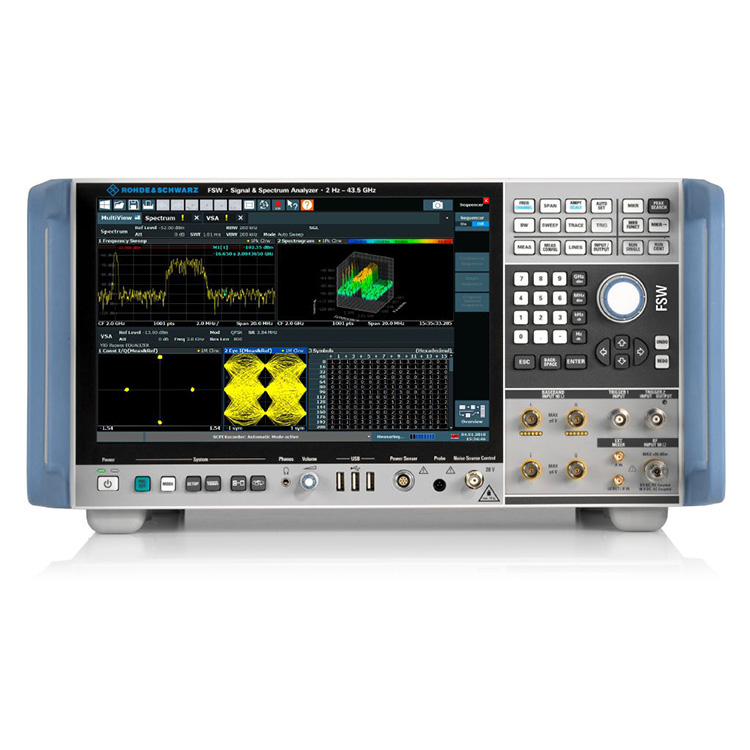

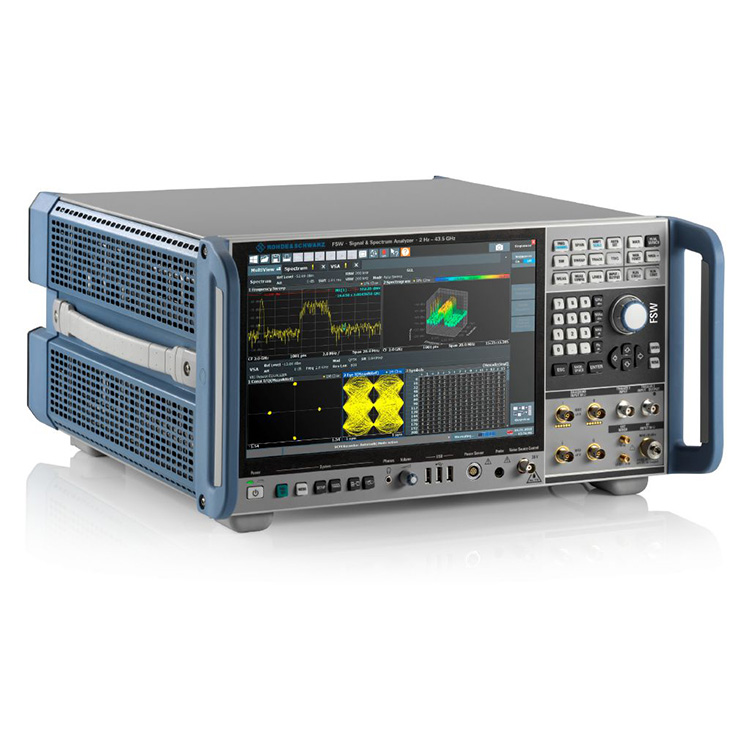

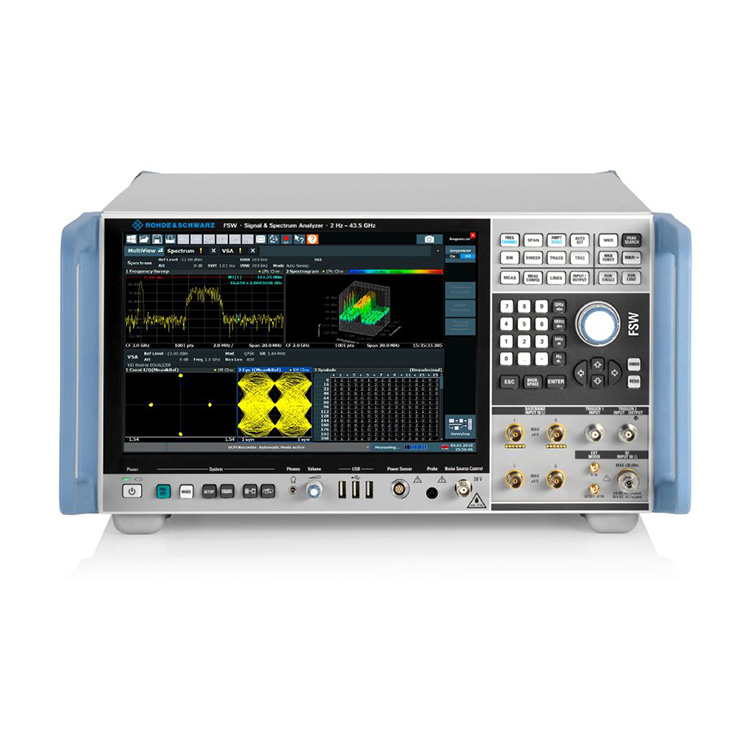

Dongguan Qihang Electronic Technology Co., Ltd. R&S FSW43 Signal and Spectrum Analyzer duwe desain karakteristik & kinerja praktis & rega kompetitif, RBW (Resolusi Bandwidth): RBW minangka parameter sing digunakake kanggo nyetel bandwidth saringan analisa. Iki mengaruhi kemampuan kanggo mbedakake komponen frekuensi jarak cedhak ing spektrum.
| Model | Rentang frekuensi | Fase gangguan | Maks. jembaré band analisis |
| R&S®FSW43 Nomer pesenan 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, offset 10 kHz) |
512 MHz |
Gangguan fase rendah sing ora ana tandhingane lan sensitivitas paling apik ing pasar
Bandwidth analisis internal 8,3 GHz
Bandwidth analisis wektu nyata 800 MHz
Perekam SCPI nyederhanakake generasi kode
Range dinamis sing dhuwur ngidini kinerja EVM sing luar biasa
Kinerja RF sing nyukupi panjaluk sing tepat
Penganalisis Sinyal lan Spektrum R&S FSW43 nemtokake maneh penganalisa sinyal lan spektrum paling dhuwur, nawakake gangguan fase RF sing unggul, tingkat gangguan rata-rata sing ditampilake, penekanan intermodulasi lan kisaran dinamis kanggo pangukuran ACLR lan harmonik.
Fase gangguan
Fase gangguan ing frekuensi operator 10 GHz ing offset 10 kHz saka operator: typ. –133 dBc (1 Hz).
Dirancang kanggo penak
Resolusi dhuwur 12.1 inci, tampilan multitouch kanthi dhukungan gerakan - desain datar kanthi tampilan lan rasa Windows 10
Macem-macem pangukuran bisa ditampilake bebarengan ing jendhela sing kapisah, sing ndadekake interpretasi asil luwih gampang
Perekam SCPI sing dipasang nyederhanakake nggawe kode kanggo pangukuran sing dikontrol remot kanthi otomatis
Antarmuka pangguna sing trep
R&S®FSW Lanjut kanthi resolusi dhuwur 12,1 inci, tampilan multitouch lan liya-liyane.
Analisis sinyal lapisan fisik 5G jero
Bandwidth analisis internal R&S®FSW sing bisa diukur, amba nganti 8,3 GHz ngidini sampeyan njupuk bandwidth kabeh sinyal downlink lan ngevaluasi sistem lengkap.
Opsi R&S®FSW-K144 lan R&S®FSW-K145 nyakup pangukuran in-band downlink lan uplink 3GPP 5G NR. Saben subframe sinyal analisa lan sawetara saka sudhut asil pangukuran kasedhiya, kalebu EVM, frekuensi lan daya saka saluran lan sinyal beda.
R&S®FSW-K144 5G Aplikasi downlink Radio Anyar
R&S®FSW-K144 ndeteksi lan nyetel akeh paramèter kanthi otomatis, menehi wektu luwih akeh kanggo konsentrasi ing wawasan saka analisis rinci.
Analisis sinyal radar sing cepet lan lengkap
Saliyane bandwidth analisis sing amba (nganti 8,3 GHz), analisis R&S®FSW penting kanggo uji coba radar.
Aplikasi pangukuran pulsa R&S®FSW-K6 ngukur kabeh parameter pulsa sing relevan kanthi nutul tombol
Opsi pangukuran sidelobe wektu R&S®FSW-K6S ngukur parameter kompresi pulsa
Opsi R&S®FSW-K60/K60H nganalisa sinyal hopping frekuensi
Opsi pengukuran pulsa R&S®FSW-K6
Aplikasi pangukuran pulsa R&S®FSW-K6 ngukur kabeh parameter pulsa sing relevan kanthi nutul tombol.
Analisis sinyal wideband tanpa gambar ing pita E
Sinyal R&S®FSW85 lan penganalisa spektrum nduweni preselektor YIG kanggo frekuensi antarane 8 GHz lan 85 GHz, nyedhiyakake analisis spektrum tanpa gambar. Bandwidth analisis amba (nganti 8,3 GHz) digabungake karo R&S®FSW-K60/-K60C pilihan pangukuran transient/chirp ngijini sampeyan kanggo ciri nganti 5 GHz sinyal FMCW sudhut kayata sing digunakake ing radar otomotif.
Pangukuran radar otomotif
Sinyal FMCW kanthi bandwidth 2 GHz ing 77 GHz diukur nganggo opsi R&S®FSW-K60C lan ekstensi bandwidth internal R&S®FSW-B2001 2 GHz
Solusi pangukuran kinerja dhuwur kanggo ngrancang, ngembangake lan nguji muatan satelit, subsistem lan komponen muatan
R&S®FSW nawakake aplikasi pangukuran khusus kanggo pangukuran paling kritis kayata wektu tundha klompok, linearitas, transfer gain, rasio daya gangguan (NPR), lsp. Uga demodulasi sinyal RF satelit saka sawetara standar kayata DVB-S2X lan OneWeb. Bandwidth analisis lebar R&S®FSW (nganti 8,3 GHz) nyukupi kabutuhan bandwidth sinyal sing saya tambah akeh.
Pangukuran tundha klompok multicarrier R&S®FSW-K17
Ngukur wektu tundha klompok absolut lan relatif kanthi akurasi dhuwur sajrone milidetik.
Aja kantun babagan pilihan analisis spektrum wektu nyata
Opsi wektu nyata R&S®FSW ngidini pangguna bisa ndeteksi interferensi sporadis sing cendhak banget ing kisaran nanodetik sanajan cedhak karo operator sing kuat - kanthi bandwidth nganti 800 MHz. Analisis spektrum wektu nyata ngidini pangguna nganalisa algoritma hopping frekuensi sing wis ana lan nggawe alternatif kanggo nyegah tabrakan ing antarane sinyal sing beda-beda standar sing beroperasi ing pita frekuensi sing padha.
Spektrum wektu nyata saka pita ISM ing 2,4 GHz
Nganalisa lan nyegah tabrakan antarane sinyal standar sing beda-beda sing beroperasi ing pita frekuensi sing padha (contone, WLAN lan Bluetooth®).
Analisis sinyal digital
Opsi analisis sinyal vektor R&S®FSW-K70 mbisakake pangguna kanggo nganalisa fleksibel operator tunggal modulasi digital nganti tingkat bit. Konsep operasi sing terstruktur kanthi jelas nyederhanakake pangukuran sanajan ana macem-macem alat analisis. R&S®FSW-K70M ngidini analisis sinyal kanthi rong skema modulasi sing beda, kayata sinyal DVB-S2X. Ekstensi R&S®FSW-K70P ngukur kesalahan bit mentah rate (BER) ing data PRBS nganti PRBS23.
Analisis sinyal modulasi 1024QAM
Diagram konstelasi, tabel asil, tabel simbol lan distribusi EVM.
