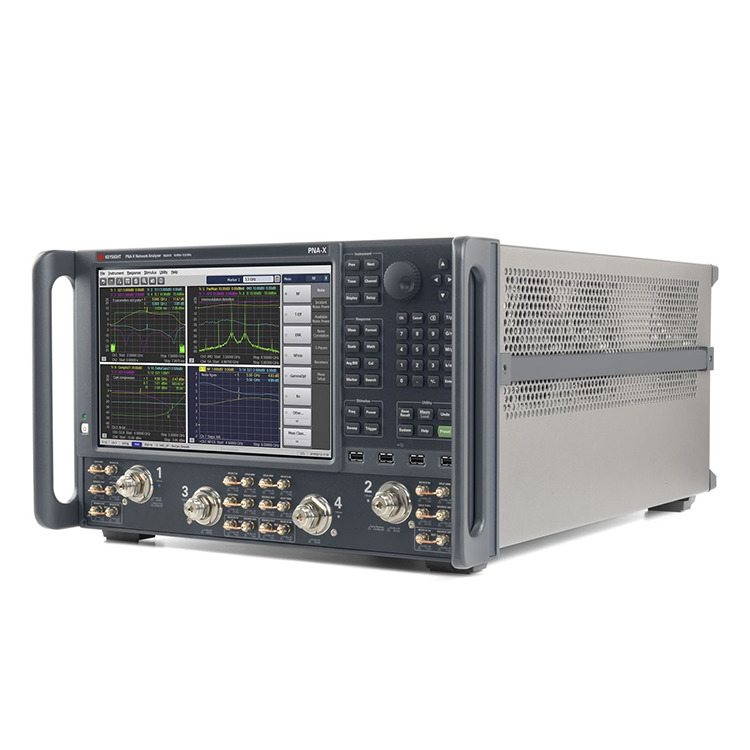

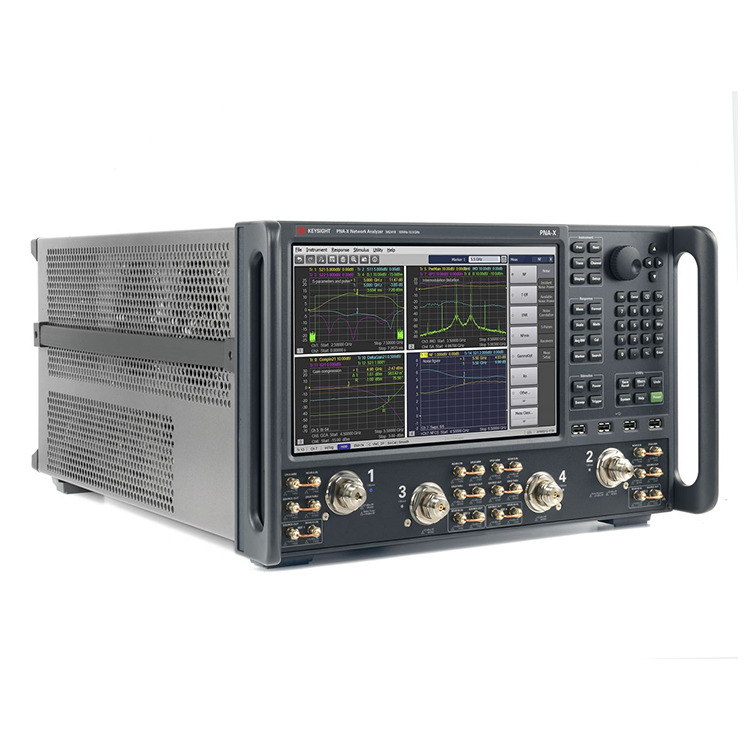

Minangka produsen profesional, kita pengin menehi sampeyan N5244B PNA-X Network Analyzers. N5244B PNA-X Microwave Network Analyzer 10 MHz nganti 43,5 GHz, 2 lan 4 port, minangka mesin uji terpadu lan fleksibel sing bisa ngukur piranti aktif kayata amplifier, mixer, lan konverter frekuensi.
Tekan Kaunggulan Tanpa Tandhing
Luwih saka mung analisa jaringan vektor, PNA-X minangka mesin tes gelombang mikro sing paling terintegrasi lan fleksibel ing donya kanggo ngukur piranti aktif kayata amplifier, mixer, lan konverter frekuensi. Hardware kalebu loro sumber sinyal internal, combiner sinyal, S-parameter lan panrima swara, modulator pulsa lan generator, lan pesawat saka switch lan titik akses RF. Fitur hardware iki nyedhiyakake inti sing kuat kanggo macem-macem pangukuran linear lan nonlinear, kabeh kanthi sakumpulan sambungan menyang piranti sing diuji.
Sederhanakan sistem tes sampeyan kanthi ngganti kabeh peralatan karo siji analisa jaringan PNA-X.
Ngurangi wektu tes kanthi aplikasi pangukuran sambungan siji sing paling akeh.
Tes karakterisasi piranti linier lan nonlinear kanthi akurat nggunakake koreksi kesalahan sing luwih maju.
Pilih saka aplikasi pangukuran sing paling akeh ing industri kanggo kacepetan, akurasi, lan gampang digunakake ing tes RF majeng.
Nyepetake wawasan babagan prilaku komponen nggunakake tampilan multitouch lan antarmuka pangguna sing intuisi.
N5244B PNA-X Network Analyzers Data kinerja tombol
Daya output sumber dhuwur saka +13 dBm ing 1 GHz nganti +11 dBm ing 67 GHz
Range dinamis dhuwur: 134 dB ing 20 GHz ing port test
Noise tilak kurang: 0,002 dB rms ing bandwidth 1 kHz
Lantai swara panrima kurang
Tingkat komprèsi panrima dhuwur
Kacepetan pangukuran cepet: 3,6 nganti 23 μsec / titik
Stabilitas dhuwur: <0,03 dB/°C
| Range Frekuensi | 900 Hz nganti 67 GHz |
| Nglacak Noise | 0,002 dB RMS |
| Pelabuhan sing Dibangun | 2 utawa 4 |
| Wektu Sapuan 201 Titik Paling Apik | 5,5 kanggo 9,7 ms |
| Frekuensi maksimum: | 43,5 GHz |
| Rentang dinamis: | 127 dB @35 GHz |
| Daya Output: | 12 dBm |
