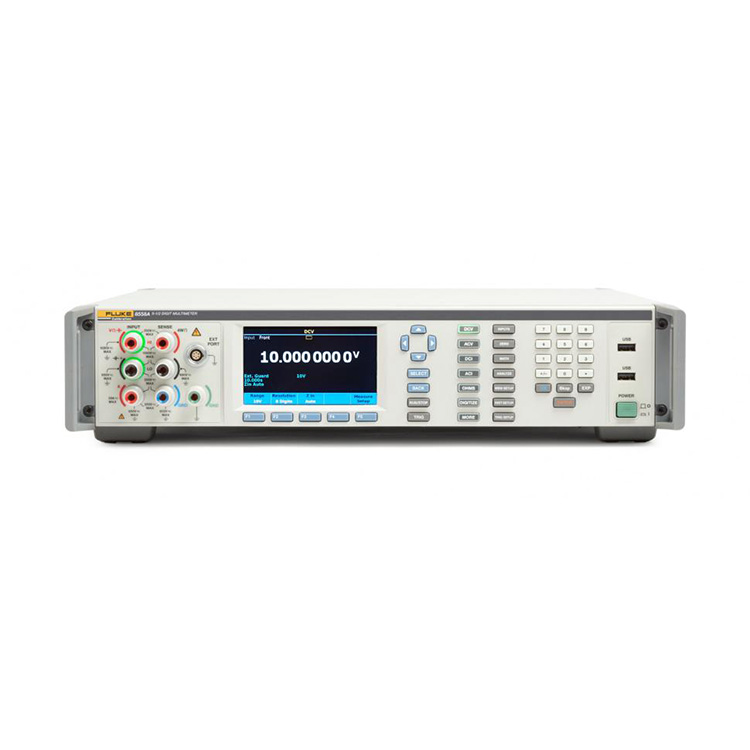

Minangka pabrikan profesional, kita pengin nyedhiyakake Multimeter Digital Fluke8558A berkualitas tinggi. 8558A nuduhake platform sing padha karo Multimeter Referensi 8588A sing diisi kanthi lengkap.
Minangka pabrikan profesional, kita pengin nyedhiyakake Multimeter Digital Fluke8558A berkualitas tinggi. Multimeter 8558A 8.5 digit nawakake digitalisasi resolusi dhuwur 5 mega-samples-per-detik kanggo otomatisasi sistem ing laboratorium lan lingkungan tes manufaktur. Desain sistem kacepetan dhuwur anyar Fluke lan kemampuan digitalisasi langsung paling cepet ing industri mbisakake peningkatan throughput sing signifikan kanggo akeh aplikasi sistem otomatis sing mbutuhake kombinasi kacepetan paling dhuwur lan akurasi paling apik. Akurasi sing paling apik dikirim liwat sawetara pangukuran sing amba, luwih saka sangang fungsi, kanthi antarmuka pangguna sing intuisi ing tampilan warna.
8558A nuduhake platform sing padha karo Multimeter Referensi 8588A sing diisi kanthi lengkap. Platform kasebut nduweni antarmuka pangguna intuisi sing umum kanthi struktur menu sing gampang dilayari kanggo kabeh konfigurasi lan prentah sing cocog karo SCPI kanggo lingkungan otomatis. Platform 8588A njamin minimal 100.000 maca per detik ing 4,5 digit ing GPIB, USBTMC utawa Ethernet, lan memori data onboard sing bisa nganti 15 yuta maca.
A. Terminal Manajemen Sambungan Visual
Terminal aktif madhangi, nuntun pangguna kanggo nggawe sambungan sing bener.
B. Konfigurasi sing gampang diakses
Range, aperture, impedansi input, filter RMS lan konfigurasi pangukuran liyane kasedhiya.
C. Gedhe, padhang tampilan werna lengkap
Antarmuka pangguna sing intuisi lan struktur menu warata nggampangake ngakses konfigurasi lan ndeleng plot tren, gelombang, FFT, histogram lan statistik.
D. Ngalih elektronik ngarep / mburi sing bisa diprogram
Ngilangi operasi manual lan ngidini asil rasio langsung liwat printah remot siji.
E. 30 A terminal (8588A mung; 2A kanggo 8558A)
Mbisakake jangkoan pangukuran saiki paling jembar ing industri liwat terminal siji.
F. Tombol menu alus
Adaptasi kanggo fungsi aktif, supaya struktur menu intuisi lan gampang kanggo sinau.
G. Pilihan multi-basa
Pilihan saka Inggris, Cina, Prancis, Jepang, Korea, Rusia lan Spanyol.
H. Run / Stop pemicu
Ngalih status pangukuran terus-terusan, utawa free run.
I. port USB
Ngundhuh data kanthi cepet lan gampang menyang flash drive.

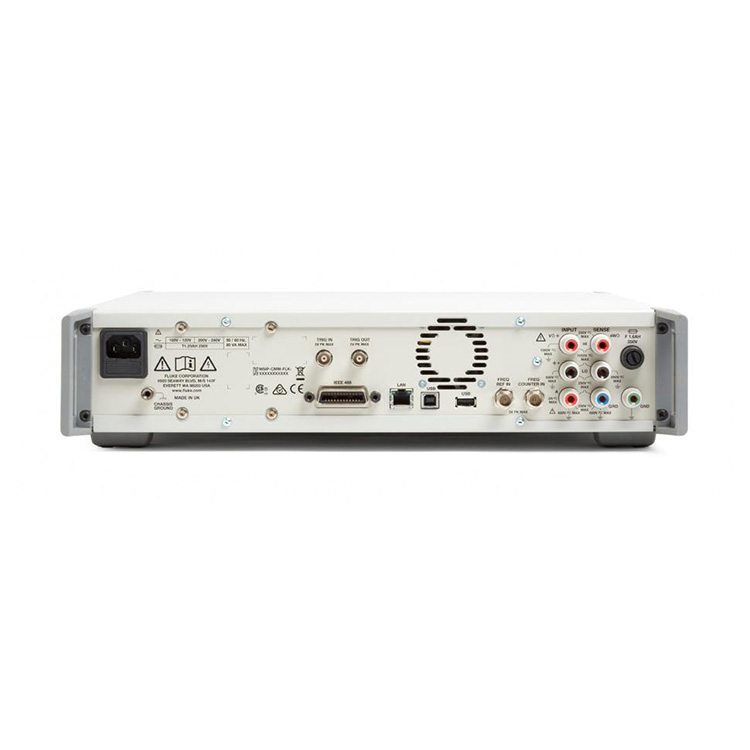

Fluke 8558A kanthi panggilan (Mbalik)
J. Trig in / Trig out
Pemicu sing tepat ngoptimalake sinkronisasi ing otomatisasi sistem.
K. Frek Counter
Ngaktifake pangukuran counter frekuensi 100 MHz ing 0,5 uHz/z.
L. Terminal input panel mburi
Pangilon terminal input panel ngarep kanggo kompatibilitas sambungan lan ngidini kanggo pangukuran scan ngarep / mburi.
M. IEEE 488, LAN, antarmuka USB
Antarmuka remot standar kanggo integrasi sistem sing gampang.
N. port USB
Ngundhuh data kanthi cepet lan gampang menyang flash drive.
O. 2 A terminal
tegangan DC
100 mV nganti 1000 V, (maks 1050V)
2.02x ukuran lengkap
Resolusi maksimum: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 taun
0,5 μV/V (95 %) 0,65 μV/V (99 %), stabilitas 24 jam
Bukaan maca 0 nganti 10 detik (resolusi 200 ns)
arus DC
10 uA nganti 2 A (8558A)
2.02x ukuran lengkap
Résolusi maksimum: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 taun
Bukaan maca 0 ns nganti 100 detik
tegangan AC
10 mV nganti 1000 V, 1 Hz nganti 10 MHz, (maks 1050 Vrms)
2.02x skala penuh Vpp, 1.2x skala penuh Vrms
Resolusi maksimum: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 taun
arus AC
10 uA nganti 30 A (mung 8588A; 2 A kanggo 8558A)
2.02x skala penuh Vpp, 1 Hz nganti 100 kHz 1.2x skala penuh Vrms
Résolusi maksimum: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 taun
Resistance
1Ω nganti 10 GΩ (maks 20 GΩ)
2.02x ukuran lengkap
Résolusi maksimum: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 taun
Mode saiki sithik, mode tegangan dhuwur lan Tru Ohms™ pembalikan arus
Digitalisasi V
100 mV nganti 1000 V, (maks 1050 V)
2.02x ukuran lengkap
Resolusi maksimum: 18 bit
5 mega-sampel saben tingkat sampel detik
Nganti 20 MHz bandwidth
Digitize I
10 μA nganti 30 A (mung 8588A; 2 A kanggo 8558A)
2.02x ukuran lengkap
Resolusi maksimum: 18 bit
5 mega-sampel saben tingkat sampel detik
Bandwidth nganti 4 MHz
Frekuensi utawa periode
Tegangan, nganti 10 MHz
Saiki, nganti 100 kHz
Frekuensi nganti 100 MHz ing BNC
0,5 μHz/Hz, 1 taun
Kapasitansi
1 nF nganti 100 mF
400 μF/F, 1 taun
Suhu
PRT lan thermocouple
5 mK PRT, 25 mK TC - 1 taun
daya RF
Rhode & Schwarz NRP seri DC I lan AC I shunt njaba
DC I lan AC I shunt njaba
A40B lan shunt eksternal liyane
Kacepetan maca
1 wacan / s @ 8,5 digit menyang memori
100.000 wacan / s @ 4,5 digit menyang memori
Nganti 5.000.000 (5 MS/s) maca / s menyang memori molah malih ing digitize V lan I
Nganti 500.000 wacan / s transfer liwat USB ing format binar
Memori pangukuran
15 yuta maca volitile
7,5 yuta wacan kanthi stempel wektu volitile
16 GB non-volitile
GPIB, USBTMC, Ethernet
Perintah remot sing cocog karo SCPI asli
8508A lan 3458A mode emulasi
Ndhukung perpustakaan prosedur kalibrasi MET/CAL™ kanthi lengkap ing emulasi Fluke 8508A
Driver IV
USB thumb drive kanggo transfer data trep ing format .csv
Mekanisme pemicu
Manual pemicu
Eksternal BNC Trig In lan Trig Out
Internal utawa tingkat pemicu
Timer pemicu
Epoch pemicu
Pemicu garis
pemicu BUS
