E8257D, Daya output sing unggul ing industri, akurasi tingkat, lan gangguan fase, kanthi jangkoan frekuensi saka 100 kHz nganti 67 GHz (bisa ditambah nganti 500 GHz) kanggo nguji radar RF lan gelombang mikro canggih

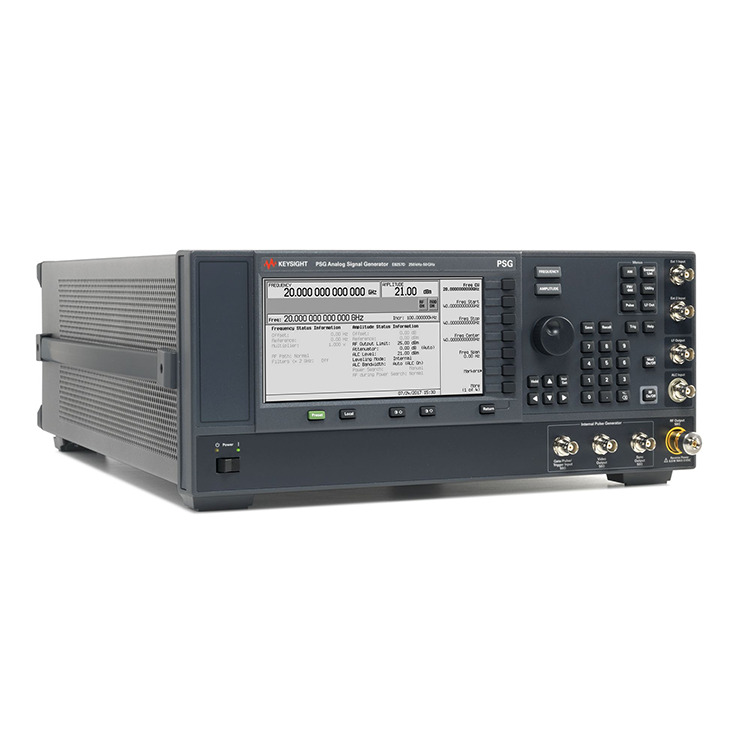

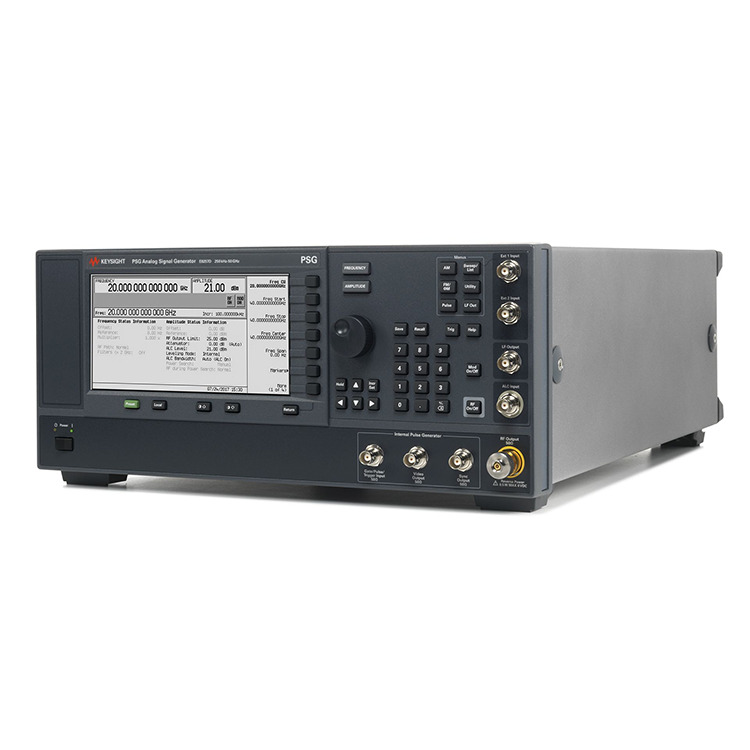

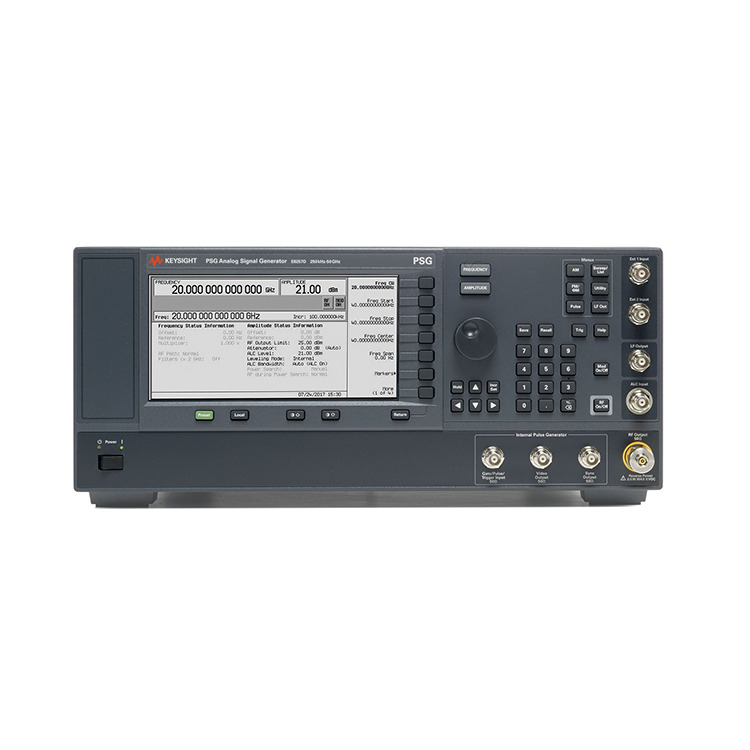

Generator Sinyal Analog E8257D PSG
Keysight E8257D minangka generator sinyal sing disintesis kanthi lengkap kanthi daya output dhuwur, gangguan fase rendah, lan kemampuan modulasi. Spesifikasi ditrapake ing kisaran 0 nganti 55 °C, kajaba nyatakake, lan ditrapake sawise wektu pemanasan 45 menit. Karakteristik tambahan, sing dituduhake minangka khas, nominal, utawa diukur, nyedhiyakake informasi tambahan (ora dijamin) ing suhu 25 °C, sing bisa migunani kanggo aplikasi produk.
Entuk syarat tes sing paling angel kanthi frekuensi lan tingkat akurasi tingkat metrologi, distorsi sing apik, lan karakteristik palsu
Ukur ing sawetara frekuensi sing amba: model 13, 20, 31.8, 40, 50, lan 67 GHz kasedhiya (1.1 THz karo pemanjang frekuensi)
Nguji piranti kanthi daya dhuwur lan ngatasi kerugian sistem uji kanthi pilihan sing bisa ngasilake daya output nganti 1 W (+30 dBm)
Entuk gangguan fase banget: –91 dBc/Hz ing 100 Hz ngimbangi lan –126 dBc/Hz ing 10 kHz ngimbangi (10 GHz), kanggo ngatasi radar Doppler, ADC lan tes pamblokiran panrima
Karakteristik piranti lan sirkuit kanthi nambahake modulasi AM, FM, PM lan pulsa menyang sinyal sampeyan
| Frekuensi | 100 kHz – 70 GHz |
| Phase Noise @ 1 GHz (20 kHz offset) | -143 dBc/Hz |
| Ngalih frekuensi | <7 ms |
| IQ Modulation BW (Internal/Eksternal) | Nganti 4 GHz |
| Jinis Modulasi kasedhiya | AM, FM, PM, Pulsa |
