Sampeyan bisa yakin kanggo tuku Analyzer Impedansi E4991B saka pabrik kita. Analyzer Impedansi E4991B kanthi rentang frekuensi 1 MHz nganti 3 GHz, akurasi dhasar 0,65% ing sawetara impedansi sing amba, pilihan pangukuran materi kanggo analisis karakteristik suhu lan fungsi maca langsung saka permitivitas lan permeabilitas.
Sampeyan bisa yakin kanggo tuku Analyzer Impedansi E4991B saka pabrik kita. E4991B Impedansi Analyzer 1 MHz - 3 GHz

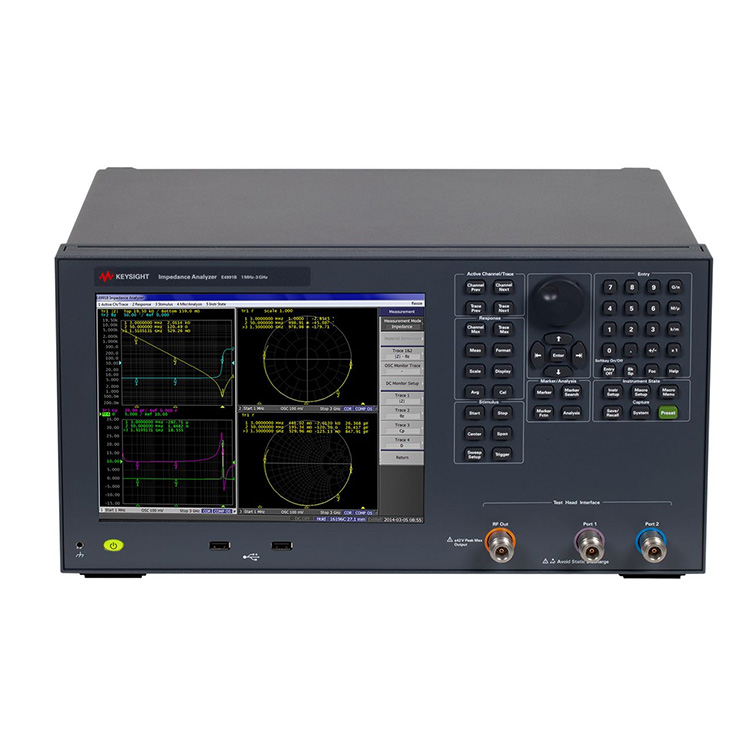

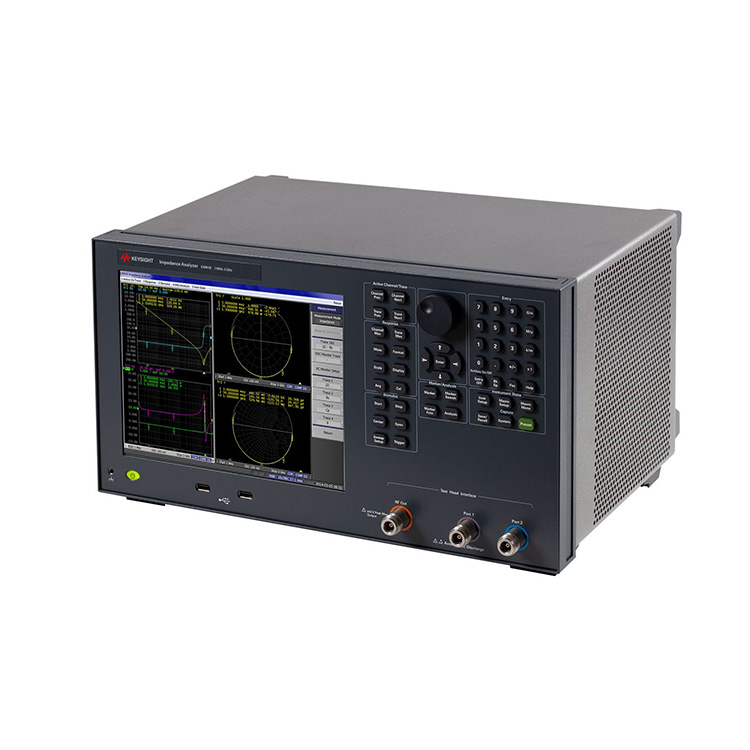

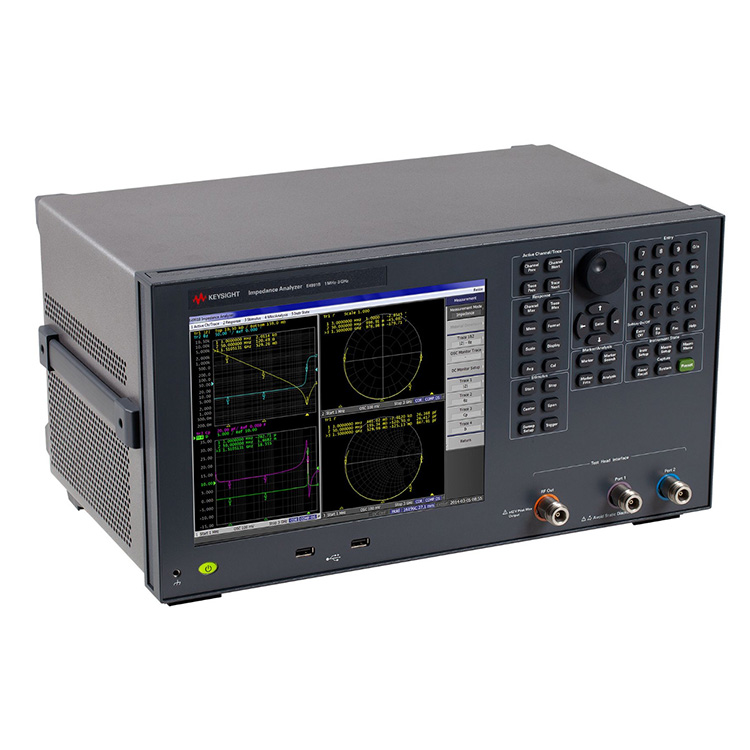

Analyzer Impedansi Keysight E4991B minangka solusi sampurna kanggo menehi ciri lan ngevaluasi komponen elektronik, piranti semikonduktor, lan bahan.
Telung opsi frekuensi upgrade: 1 MHz kanggo 500 MHz / 1 GHz / 3 GHz
Akurasi dhasar ± 0,65% lan 120 mΩ nganti 52 kΩ kisaran impedansi (10% rentang akurasi pangukuran)
Parameter pangukuran: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Opsi 001 dibutuhake)
Bias DC bawaan (Pilihan 001): 0 V nganti ±40 V, 0 A nganti ±100 mA
4-channel & 4-trace ing LCD warna 10.4-inch kanthi layar tutul
Fungsi analisis data: Analisis sirkuit setara, uji garis limit
Pangukuran bahan dielektrik/magnetik (Pilihan 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Pangukuran karakteristik suhu (Opsi 007) lan pangukuran on-wafer sing andal (Opsi 010)
Opsi pangukuran material nyedhiyakake kemampuan analisis karakteristik suhu (Opsi 007) lan fungsi maca langsung saka permittivity lan permeabilitas (Opsi 002).
Kit sambungan stasiun Probe (Pilihan 010) nawakake solusi pangukuran impedansi on-wafer utawa komponen mikro sing akurat nganti 3 GHz.
E4991B ndhukung macem-macem aksesoris tes sing dirancang kanggo nggawe pangukuran sing gampang lan dipercaya.
Apa sampeyan ana ing R&D, QA utawa inspeksi, E4991B minangka solusi sing cocog kanggo menehi ciri lan ngevaluasi komponen elektronik, piranti semikonduktor lan bahan.
Kanggo pangukuran bahan, E4991B bisa digunakake karo suite pangukuran bahan N1500A-005 lan nyedhiyakake pangukuran sing gampang (nganti 1 GHz), saka nyetel peralatan nganti laporan generasi.
| Informasi tambahan: | RF IV, cocok kanggo evaluasi impedansi akurat Analisis sirkuit padha (7 model) Meas Material. (opt. 002) Tes karakteristik suhu (opt. 007) Meas impedansi on-wafer. karo stasiun probe (opt. 010) 4 saluran, 4 ngambah |
| Akurasi dhasar: | 0,65% |
| Bias DC: | 0 V nganti ±40 V, 0 A nganti ±100 mA (pilihan 001) |
| Frekuensi: | 1 MHz kanggo 500 MHz / 1 GHz / 3 GHz |
| Frekuensi maksimum: | 3 GHz |
| pangukuran: | Metode RF-IV |
| Range Pengukuran (Akurasi < 10%): | 120 mΩ nganti 52 kΩ |
| Fitur liyane: | Analisis Sirkuit Setara, tes garis wates, lsp. Pangukuran bahan dielektrik/magnetik (opsi 002), Pangukuran karakteristik suhu (opsi 007), |
| Fitur khusus: | n/a |
| Target DUT: | Piranti Tujuan Umum Bahan |
| Tipe: | Impedansi Analyzer |
